太陽光発電システム

太陽光発電システム

 太陽光発電システムとはどんなしくみなのかご存知でしょうか?簡単にご説明します。



システム部材紹介

 無尽蔵・無害、人にも地球環境にもやさしい太陽光発電は、現在、最も注目されている自然エネルギー発電のひとつです。
「太陽光発電」は太陽光に反応して電気をつくりだすことです。
「太陽光発電システム」は太陽光からつくられた電気を家庭などの電力として利用できるようにするシステムのことです。
地球上に降り注ぐ太陽光を電気エネルギーに変換して利用する、環境にやさしい発電システムです。

電気の作り方
太陽電池パネルでつくられた電気がどのようにして
家庭の電気機器を動かすのか。
太陽光発電システムのしくみをご説明します。




①太陽光モジュール   ②パワーコンディショナー   ③屋内分伝盤   ④電気メーター



カラー電力モニター

   家の中で発電料や電気の使用量・電気の売り買いの状態がわかる電力モニターをご紹介します。

   電力モニターをご家族が集まるリビングやダイニングに設置することで、環境への意識や省エネ意識が高まります。



ネットワークタイプ







ベーシックタイプ





発電イメージ

太陽光発電システムの中心の太陽電池。

太陽電池は、太陽の光エネルギーを吸収し、直接電気に変えるエネルギー変換器です。シリコンなどの半導体で作られています。この半導体に光が当って、日射強度に比例して発電するのです。物質の性質を利用した原理であり、電気を作るための機械部品等は存在しません。植物の「光合成」と同じような感覚です。
電気をためる機能はありませんが、太陽の光があたると勝手に電気を作ります。

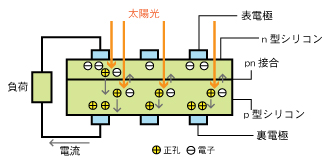

右は太陽電池の原理の図です。
現在最も多く使われている太陽電池はシリコン系太陽電池で、この太陽電池は、電気的な性質の異なる2種類(p型、n型)の半導体を重ね合わせた構造になっています。

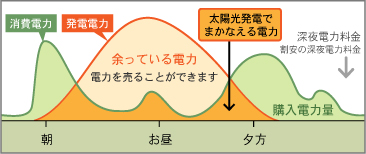

 太陽光発電は、電力会社との連携でムダのないシステム。

たくさんの太陽光が降り注ぐ昼間に発電し、発電できた電気を使っても余った電力は電力会社に売ることができます。
雨の日や夜間などの太陽光が少なく、発電量が足りない時は従来通りの購入でまかなえます。電力会社との連系により、電力の売り買いを自動的に行えるのです。



設置後もお客様をしっかりサポート。

浮田建設㈱はシステム設置後も定期的にお客様宅を訪問し、発電状況・システムの稼働状況をチェックします。

当社取り扱いのシャープでは、日頃のシステムの状況を判断し、適切に対応するサービスを導入しています。
設置して終わりではなく、稼働時からは安心をサポート。(WEBモニタリングサービスは申込が必要です)



太陽光発電+オール電化の経済効果。光熱費がこんなに変わります。

太陽光発電でつくった電気を、給湯や空調などにフルに活用できるオール電化。
お得な料金プランも利用できるので、光熱費を大幅に抑えることができます。
(オール電化にされるには、機器費用、工事費用が別途必要となります。)。



●オール電化を応援する「オール電化割引プラン」※
ライフスタイルに合わせて選べる夜間・朝夕割安の時間帯別メニューなど内容も充実しています。
※電力会社ごとに内容は異なります。

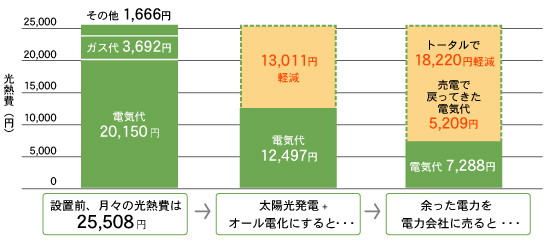

■月平均光熱費軽減の一例・・・・・・・・・・・・・この例では月平均で18,220円※も軽減できました。
※栃木県T様邸の4.3kWシステムで、太陽光発電+オール電化を設置した(平成15年10月~平成16年9月の期間)場合での 一例です。太陽光発電システムの大きさ、設置条件、地域、時期、オール電化などの諸条件により、金額は異なります。
※シャープ公式ホームページからの引用





設置プラン

 浮田建設が取り扱うシャープ設置プラン例のご紹介。

ND-160AV モジュール設置例   ND-114CV+ND-061LV/RV モジュール設置例

太陽電池モジュール設置総面積 約21.3㎡   太陽電池モジュール設置総面積 約29.8㎡
太陽電池容量 2.88kW   太陽電池容量 3.48kW
年間予測発電量 3,100kWh   年間予測発電量 3,411kWh
●太陽光電池モジュール・・・ND-160AV×18枚
●パワーコンディショナー・・・JH-S8S2
●カラー電力モニタ・・・JH-RWL1×1台
●ケーブル・・・SZUC20×2組、JH-YM151×1本、JH-YS201×1本
    ●太陽光電池モジュール・・・ND‐114C×21枚、ND‐061LV×9枚、ND-061RV×9枚
●パワーコンディショナー・・・L8S3×1台
●カラー電力モニタ・・・JH-RWL1×1台
●ケーブル・・・SZUC20×3組、JH-YM151×1本、JH-YS201×1本




※1 2008年6月4日現在。
※2 気象条件、設置条件によってはガラス表面に色のばらつきが見える場合がありますが、モジュールの出力や品質上の問題はありません。
※3 新製品の設置条件は、基準風速38m/秒以下の地域で、設置高さ8m以下、屋根短辺寸法12m以下となります。実際の設置可能範囲は、屋根材の種類・工法によって異なります。
● 太陽電池容量は、JIS規格に基づいて算出された太陽電池モジュール出力の合計値です。実使用時の出力(発電量)は、日射の強さ、設置条件(方位・角度・周辺環境)、地域差、及び温度条件により異なります。発電量は最大でも太陽電池容量の70~80%程度になります。

● 上記の年間予測発電量は、大阪市(南面設置、傾斜角30°)に設置した場合の一例です。気象条件・立地条件・設置条件などの諸条件により、実際の発電量とは異なる場合があります。
● 実際の設置枚数は設置条件等によって異なります。詳細は販売店にお問い合わせください。
● 太陽電池モジュールは、基本的にシステム販売です。
※シャープ公式ホームページからの引用
